Stromversorgung der LED Lampen auf der Modellbahn

Ich werde immer wieder mal gefragt wie ich die Stromversorgung meiner Beleuchtung auf der Anlage organisiert habe.

Grundsätzlich gibt es verschiedene Möglichkeiten wie die Beleuchtung mit Strom versorgt werden kann.

Am einfachsten ist es natürlich den Lichtstromanschluss des Trafos zu verwenden. Wenn man allerdings LED Beleuchtungen verwenden möchte dann kann das zu Problemen führen, da LEDs immer an Gleichstrom angeschlossen werden sollten. Werden LEDs an eine Wechselstromquelle angeschlossen, dann sinkt die Lebensdauer und das Licht flackert.

Um das Problem zu lösen gibt es unterschiedliche Möglichkeiten. Entweder sollte ein Gleichrichter (gibt es hier in meinem ebay Shop) mit der Reduzierung auf 12 Volt Gleichspannung zwischen den Trafo und die Lampen geschaltet werden

oder es wird ein einfaches 12 Volt Steckernetzteil genutzt, was ich auch auf meiner Anlage nutze. Gekauft habe ich das Netzteil damals bei reichelt elektronik

Das Ende mit dem Stecker habe ich abgeschnitten und über einen aus Lüsterklemmen selbst gebauten Verteiler wird der Strom dann an die Lampen verteilt.

Um die Lampen über itrain schalten zu können habe ich sie an einen Lampenchef vom CAN-digital-Bahn Projekt angeschlossen.

Diese Lampen und vieles anderes findet Ihr in meinem Ebay Shop

Deko auf der Modelleisenbahn, selbst gemacht.

Hallo,

heute möchte ich hier kurz vorstellen, wie man ganz einfach Dekomaterial für die Modelleisenbahn oder für Dioramen selber machen kann das außer etwas Zeit nichts kostet.

Das Material dazu ist von dem Haselnussstrauch rechts im Bild.

Ich nehme dazu möglichst gerade gewachsene dünne Äste die ich sowieso regelmäßig jedes Jahr abschneiden muss.

Die Äste kürze ich mit der Dekupiersäge auf die benötigte Länge, dann werden die Äste noch gespalten. Zum Spalten habe ich ein altes Küchenmesser zweckentfremdet. Wenn die Äste schon getrocknet sind kann man die gut aufspalten und daraus z.b. so einen Holzstapel zu machen.

Wenn die Äste ziemlich kurz gesägt werden (auf die Finger aufpassen) kann man natürlich auch kleine Holzscheite machen wie sie direkt in den Ofen passen würden und damit entweder einen Holzstapel am Haus darstellen oder auch wie bei mir als Beladung auf einem Anhänger.

Geht ganz einfach und kostet nix, lediglich das Spalten ist teilweise etwas mühselig.

Parklampen für die Modelleisenbahn

Hallo,

nachdem es auf meiner Anlage seither außer den Hausbeleuchtungen keine Lichter gab habe ich mich entschlossen mir ein paar Lampen zu holen um ein wenig Licht auf die Anlage zu bringen.

Bei den Leuchten handelt es sich um LED-Parklampen  die ich in der Bucht bestellt habe. Was ich nicht ganz so glücklich finde ist die Lichtfarbe, mir persönlich wären warmweisse LEDs lieber gewesen.

Aber fürs erste machen sich die Lampen gar nicht schlecht auf der Anlage, jetzt fehlen mir nur noch Strassenlampen. Da bin ich mir aber noch unschlüssig welche ich nehmen soll.

Hier natürlich auch noch ein paar Bilder von den Lampen im eingebauten Zustand.







Märklin Bahnübergang mit LED-Blinklichtern

Hallo zusammen,

heute zeige ich hier wie ich meinen alten Märklin Bahnübergang auf LED-Beleuchtung umgebaut habe und ihm das blinken beigebracht habe. zudem kann er jetzt einzeln angesteuert werden.

Als erstes habe ich den Bahnübergang zerlegt, mit einem scharfen Cuttermesser klappt das ganz gut die Kunststoffteile wegzuschneiden.



Vorsichtig die Metallplatte vom Kunststoff lösen und dabei auch auf die feinen Drähte achten die ich auf dem folgenden Bild schon mit dem Lötkolben abgelötet habe.



Hier kann man die feinen Drähte erkennen, die reißen wirklich sehr leicht ab. Das ist übrigens der Elektromagnet für die Bahnschranken der normalerweise über eine Gleisbesetzmeldung ausgelöst wird.

Um die Schranke einzeln ansteuern zu können erst mal vernünftige Kabel an die feinen Drähte. Und natürlich ist mir das passiert was eigentlich nicht hätte passieren dürfen, mir ist einer der Drähte abgerissen. Natürlich war es auch nicht der obere Draht sondern der untere, also erst mal einige Meter des Drahtes vom Elektromagnet abgewickelt bis ich an den unteren Draht herangekommen bin. Also wieder löten und den Elektromagnet wieder neu wickeln, und es funktioniert tatsächlich.



So, dann geht es an die Beleuchtung der Andreaskreuze, hier noch mit den roten Glühbirnchen.



Ausgebaut sehen die Kreuze dann so aus.



Verbastelt habe ich SMD-LEDs und Kupferlackdraht. Um das Loch, das die Glühbirne hinterlassen hat zu füllen, habe ich einen Schaschlikspieß gefunden der ungefähr den selben Durchmesser hat und genau in das Loch reinpasst. Die LED und den Spieß noch rot angemalt und schon fällt die Änderung kaum noch auf.



Nur wenn man genau hinschaut sieht man die LED.



Und so sieht das ganze dann fertig eingebaut aus. Die Schranken schließen und die LEDs leuchten.



Natürlich sollen die Lampen auch blinken, dazu sind die LEDs an einen kleinen Arduino-Klon angeschlossen den es beim Chinesen in der Bucht für kleines Geld gibt.

Schnell noch ein kleiner Sketch gebastelt (findet Ihr am Ende) und schon geht es los.

Ganz optimal ist es noch nicht, eigentlich sollten zuerst die Lampen angehen bevor die Schranken schließen. Mal sehen ob ich das noch irgendwie hinkriege.

[code]
/*Blinkende Lichter am Bahnübergang
*/

void setup()
{
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
}
void loop()
{
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
delay(1000);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
delay(1000);

}
[/code]

Hof Pflastern in H0

Hallo,

da mir die Wegplatten aus Karton oder Kunststoff nicht gefallen habe ich begonnen selbst zu Pflastern.

Die Pflastersteine gieße ich dazu selbst aus Keramin, einer keramischen Gießmasse. Die Gießform aus Silikon dazu habe ich von einem Kollegen aus dem Stummiforum.

Die einzelnen Pflastersteine haben eine Größe von ca. 1,5 mm x 3 mm. Zum Pflastern ist daher eine Pinzette mit Spitze erforderlich, mit den Fingern wird das nichts. Verklebt wurden die Steinchen auf doppelseitigem Klebeband, sie lassen sich aber auch ohne Probleme mit Verdünntem Holzleim kleben.

Hier noch ein Blick auf die neue Einfahrt von JenzeEarth

Pflasterweg

Und hier noch ein Bild mit Auto. Vielleicht bastle ich auch noch einen Carport dazu.

Einfahrt mit Auto



Pimp my Baucontainer

In den tiefen meiner Teilekiste schlummerten zwei Baucontainer die auch noch ein wenig Zuneigung erfahren wollten. Also raus mit den beiden und überlegt was man(n) damit machen könnte.

img_0002

So war der Ursprungszustand, keine Farbe und nicht sonderlich schön für die Anlage.

Zuerst wurde der Boden entfernt damit auch in dem Container etwas leben einziehen kann, danach kam auch noch die Türe dran die jetzt im geöffneten Zustand fixiert ist. Natürlich bekam er auch noch eine Beleuchtung mit einer SMD LED spendiert.

img_0009

Vom Innenleben sieht man jetzt natürlich nicht mehr so viel, dafür habe ich die Bodenplatte nochmal entfernt und siehe da.

img_0005

Das Regal und der Tisch wurden aus Karton gebastelt und zusammengeklebt. Auf dem Tisch und an der hinteren Wand des Containers sind jeweils Baupläne zu erkennen.

img_0003

Ein wenig Moos aufs Dach und mit Pulverfarben noch Rost und Schmutz angedeutet und schon sieht der Container gleich ganz anders aus.

img_0007

Jetzt fehlt mir nur noch die passende Baustelle dazu.

Eigenbau Hochsitz

Hallo,



hier möchte ich euch zeigen wie ich meinen Hochsitz gebastelt habe. Wie immer hat mich das ganze außer Zeit fast nicht gekostet, das Material:

2 Schaschlikspiesse (natürlich aus Holz)

Ein Ast von einem Haselstrauch mit ca. 1 cm Durchmesser

Holzleim und braune Farbe

Als erstes wurde der Ast mit der Dekupiersäge der länge nach mehrfach eingesägt, so dass dünne Haselbretter entstehen.

IMG_4743

Die wurden dann auf ca. 1,5 cm bis 2 cm gekürzt. Das ergibt dann die Bretter für den Hochsitz die ich dann noch halbiert habe sonst sieht das dann doch etwas komisch aus.

Die Schaschlikspiesse wurden jeweils halbiert und mit den halben Brettern verklebt. So sehen dann die beiden Seitenteile aus, vorne auf dem Brettchen wird noch der Boden verklebt.IMG_4744

So sieht der Hochsitz dann fertig aus, auf einer Seite noch die Stufen anbringen damit der Jäger auch nach oben kommt. Querstreben für bessere festigkeit und ein Dach damit der Jäger auch im Regen trocken bleibt.

IMG_4756

Ich muss zugeben, dass mir der Hochsitz so noch nicht wirklich gefällt. Also erst mal noch Farbe drauf. Die Bretter wurden mit verdünnter brauner Farbe gestrichen, der Rest mit unverdünnter.

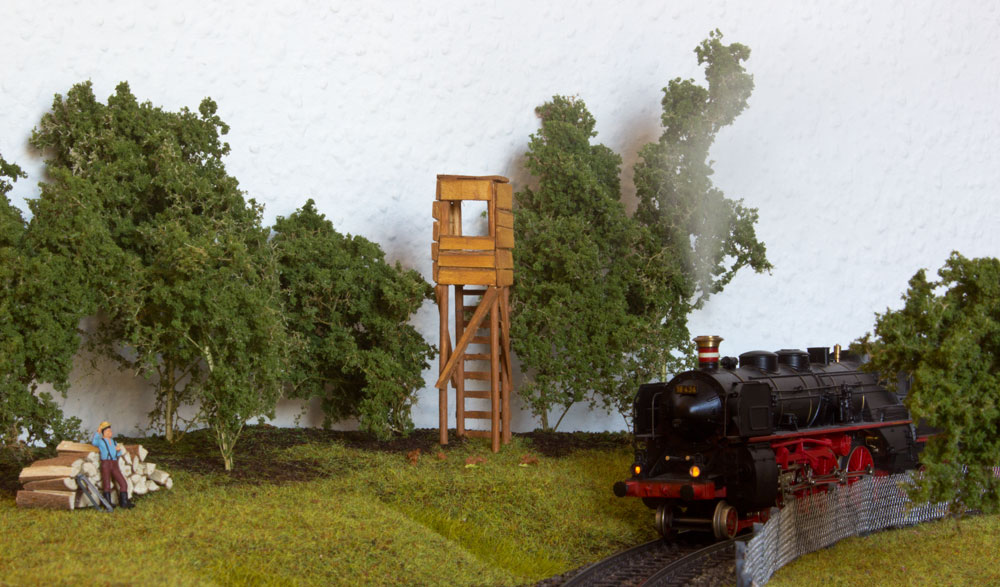

IMG_4763

Mit der Farbe und auf der Anlage sieht er dann meiner Meinung nach doch gleich viel besser aus.

Bäume aus Seemoos, gut und günstig

Hallo,

heute habe ich meine ersten Bäume aus Seemoos gebastelt. Geht ganz einfach, kostet nicht viel und sieht gar nicht so schlecht aus.

Der Karton hat mich nur 2,50 Euro  gekostet, ich denke das ich da schon einige Bäume und Büsche draus machen kann.

Zuerst mussten die Stämmchen aber in Form gebracht werden, die haben beim Transport etwas gelitten. Dabei aber immer schön vorsichtig biegen sonst brechen die ziemlich dünnen und trockenen Ästchen ab.
IMG_4709 IMG_4711

Da die Bäumchen so noch etwas dünn aussehen musste noch etwas Laub drauf. Dazu habe ich grüne Schaumstoffflocken von Noch genommen, vorher noch die äußeren Äste mit Kleber einstreichen oder mit Sprühkleber einsprühen.

IMG_4716

Das Ergebnis sollte dann ungefähr so aussehen.

IMG_4715

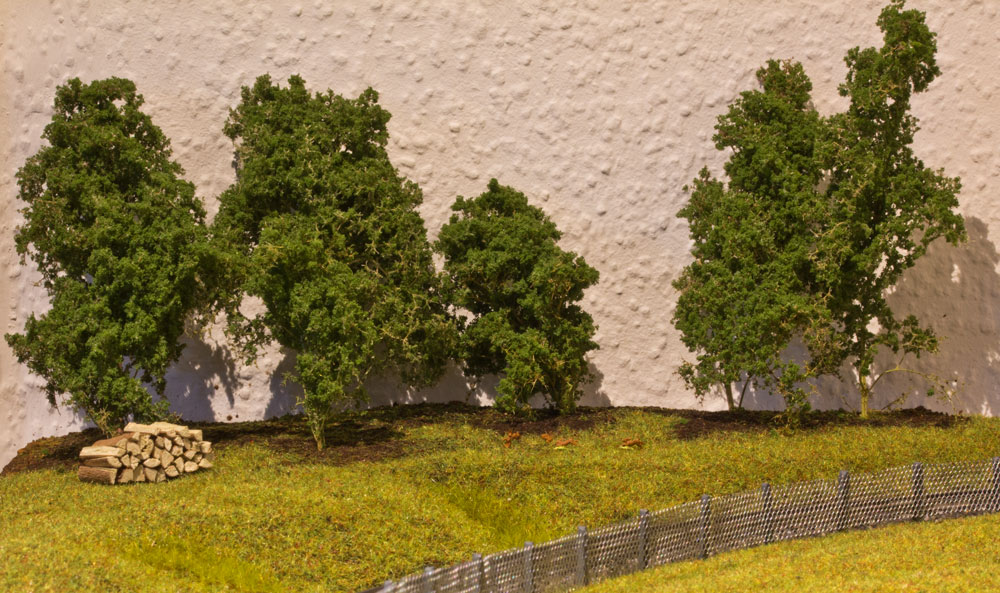

Ein kleiner Wald sieht dann so aus….

IMG_4737



Die kleine Felswand


Natürlich gibt es auch auf der neuen Anlage eine kleine Felswand. Die habe ich aber nicht so gebaut wie auf der alten Anlage.

Als Grundlage dient Styrodur das ich so passend zugeschnitten habe damit es von der Höhe her genau passt. Das ganze wurde dann noch grob in Form gebracht und dann mit ordentlich Gips überzogen. Wenn der Gips etwas angezogen hat kann man mit einer kleinen Spachtel oder einem Schraubendreher wieder teile herausbrechen um die Felsstruktur zu bekommen. Das ganze wurde noch farblich behandelt mit einer Mischung aus Grau und Braun. Dann noch mit dünnen schwarzer Farbe drüber und mit einem Schwamm die überschüssige Farbe abnehmen, aber nur so, dass in den Vertiefungen noch Schwarz zurückbleibt. Zu guter Letzt dann noch mit einem ausgestrichenen Pinsel mit weisser Farbe die Kanten betonen.

Dann  sollte das ganze halbwegs nach Felsen aussehen. Ganz zufrieden bin ich noch nicht, aber aus der Entfernung gehts schon.



Zwischen der Felswand und den Gleisen soll noch eine schmale Strasse entstehen. Die erste Stellprobe mit dem 207 er passt schon mal.

IMG_4685

so und hier noch eine Nahansicht

IMG_4702

Anlagenneubau nach Zimmerumzug

Hallo,

Meine Moba ist umgezogen, ich habe das Mobazimmer mit dem Kinderzimmer unserer Tochter getauscht damit die kleine ein bisschen mehr Platz zum spielen hat. Für den Umzug musste allerdings der größte Teil der bestehenden Anlage abgerissen werden. Das neue Zimmer ist auch komplett anderst geschnitten, eher ein Schlauch, deswegen hat sich auch die Form der Anlage geändert, vom Rechteck zum U.

Der letzte Rest der alten Anlage den ich für die neue Anlage retten konnte, allerdings musste ich auch hier ein paar dinge ändern.

IMG_4611
Hier der Gesamtüberblick wie das ganze dann derzeit aussieht. Damit ich überall rankomme musste die alte Platte etwas gestutzt werden,

IMG_4615
Der neue Anlagenteil auf dem der Schattenbahnhof entsteht, die Gleise sind nur mal testweise aufgelegt, die werden dann später schon noch gerade hingelegt.
